Modul yang akan kita bahas di artikel kali ini adalah modul timer seperti di bawah ini ya
untuk jenis modul ini sendiri banyak sekali varian dan jenisnya, bahkan tipe pcbnya pun bermacam2 jadi untuk yang kita bahas di artikel ini modul nya seperti di gambar ya, nanti jika ada varian/jenis baru yang kami coba maka akan kami update lagi tipe2nya.
seperti yang telah disebutkan di atas, varian timer dengan pcb model ini memiliki banyak macamnya ya termasuk variasi lamanya delay nya, ada yang 0 – 10 menit, 0-30 menit, 0-1 jam, bahkan ada yang delay nya hingga 0 – 10 jam. Lalu bagaimana dengan fitur-fitur yang lainnya? yuk langsung aja ke spesifikasinya
- Range delay : 0 -10 menit (untuk yang kita bahas dan telah kita tes di artikel ini)
- Delay error : Lebih kurang 2%
- input power : 220V AC
- Mode trigger : tanpa trigger ( modul langsung aktif ketika power ON)
- Mode output : switching (output relay dan tidak terkoneksi dengan input ya)
- Maksimum beban : 10A 250V AC / 10A 30V DC (seperti yang tertera di Relay nya)

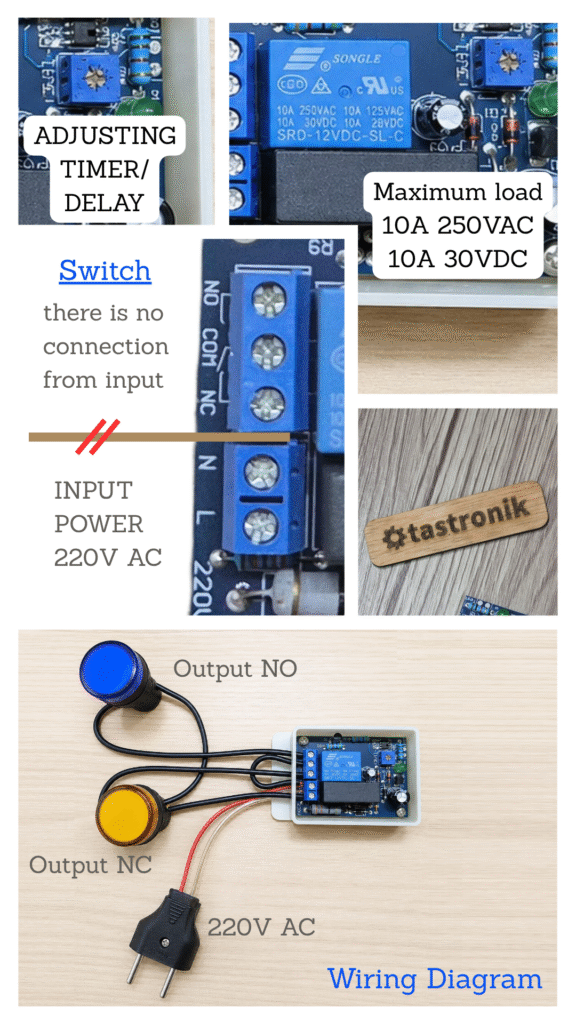

Wiring
Video
