modul yang kita bahas di artikel ini adalah modul transmitter untuk temperatur sensor PT100 dengan komunikasi rs485 protokol

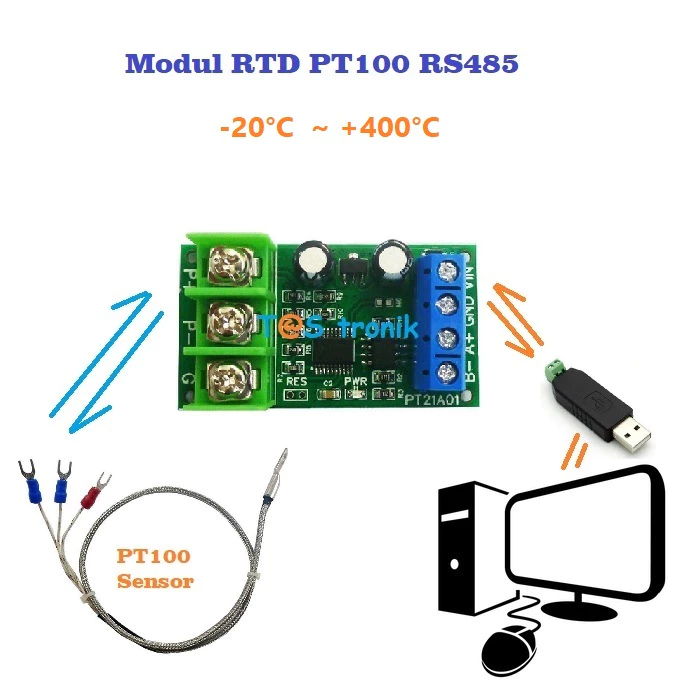

modulnya yang pcb warna hijau ya, karena ternyata masih banyak sekali yang binggung membaca gambar di atas. Gambar di atas menjelaskan secara umum bagaimana koneksi modul ini dengan komponen lainnya misalnya untuk bisa dibaca di komputer perlu menggunakan rs485 adaptor (modul hitam sebelum gambar PC)
Spesifikasi
Working voltage: DC 6-25V (12V recommended)
Working current: 9-15MA
MODBUS RTU protocol, 03 read command, 06 / 16 write command.
Serial port baud rate: 9600 (default), N, 8, 1
By modifying the RS485 address, up to 247 modules can be cascaded (more than 16 please use R485 repeater)
Can read temperature and PT100 resistance value
Adapted sensor: PT100 3-wire or 2-wire sensor
Temperature measurement range: A version -40℃ to +220℃; B version -40℃ to +500℃. It is recommended to select a version with a smaller range within the range that meets the measurement.
Temperature measurement accuracy: 1%.
Size: 49 X 27 X 15MM
Weight: 13g
Note: The module will restore factory settings and restart automatically after 5 seconds of shorting the RES port.
MODBUS RTU protocol please refer to : “PT21A01 PT22B01 Modbus RTU Protocol”

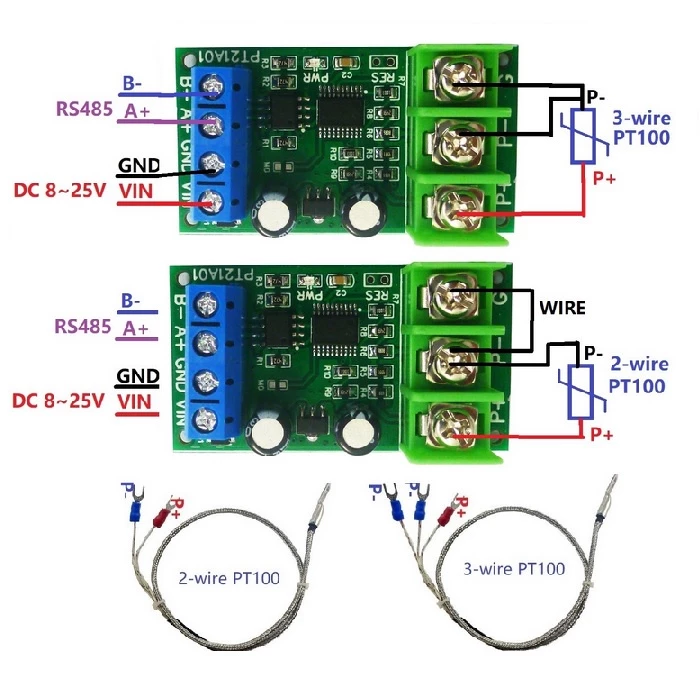

modul ini bisa digunakan dengan sensor PT100 baik yang 2 kabel maupun 3 kabel, gambar di bawah ini bisa dijadikan referensi untuk wiringnya
sementara artikel ini sampai disini dulu ya, nanti akan di update video pengujiannya. untuk download software dan datasheet modul ini kalian bisa download disini
